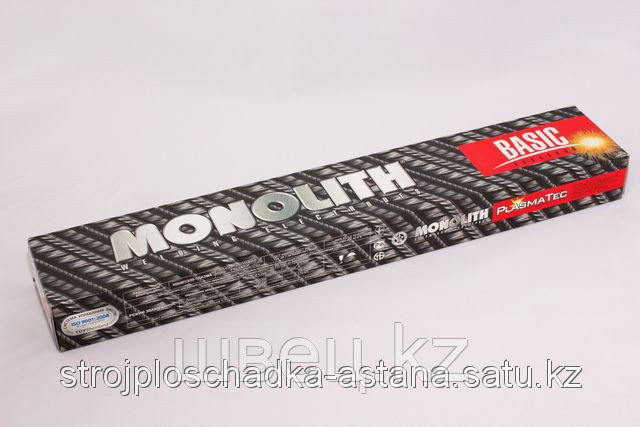

ЦЛ-11 (Е19 9NbB20) d.3 (для сварки нержавеющих сталей)

ВИД ПОКРЫТИЯ– основное









AWS A 5.4:E 347-15

ISO 3581-А - E 19 9 Nb В 22

ГОСТ 9466  10052

Э-08Х20Н9Г2Б-ЦЛ-11-Ш-ВД  Е 2005-Б 20

ТУ У 13668923.001-97

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ



Электроды ЦЛ-11 предназначены для сварки ответственных изделий из коррозионно-стойких хромоникелевых сталей марок 12Х18Н10Т, 12Х18Н9Т, 08Х18Н12Т, 08Х18Н12Б и им подобных, работающих в агрессивных средах, когда к металлу шва предъявляют требования стойкости к межкристаллитной коррозии.

Условия применения



Перед сваркой электродами ЦЛ-11 поверхность свариваемого металла необходимо очистить от всех загрязнений. При сваривании поддерживать короткую дугу и осуществлять сварку по возможности узкими валиками (без поперечных колебаний).

Электроды ЦЛ-11 диаметром до 4,0 мм включительно используются для сварки постоянным током обратной полярности во всех пространственных положениях, за исключением вертикального "сверху-вниз". Электроды диаметром свыше 4,0 мм применяются для сварки во всех положениях, кроме потолочного и вертикального.



ХИМИЧЕСКИЙ СОСТАВ НАПЛАВЛЕННОГО МЕТАЛЛА, %

C	Si	Mn	Cr	Ni	Nb	S	P
0,05-0,12	≥ 1,3	1,0-2,5	18,0-22,0	8,0-10,5	0,7-1,30 но не меньше 8С	не больше
						0,020	0,030



Содержание феритной фазы в наплавленном металле: 2,5-10%





МЕХАНИЧЕСКИЕ СВОЙСТВА МЕТАЛЛА ШВА



Временное сопротивление, Н/мм2	Относительное удлинение, %	Ударная вязкость, Дж/см2
≥540	≥22	≥80







ОСОБЫЕ СВОЙСТВА

Сварочные электроды ЦЛ-11 разработаны для сварки емкостей и соединения узлов конструкций в пищевой, химической и другой промышленности работающих в агрессивных средах и при высоких температурах (до 450˚С). Одной из отличительных особенностей марки ЦЛ-11 является то, что они рекомендованы при работе с конструкциями, имеющими повышенными требованиями касательно устойчивости к образованию межкристаллитной коррозии.



РЕЖИМЫ СВАРКИ

Сила сварочного тока, А, для электрода диаметром, мм
2	2,5	3,0	4,0	5,0
30-55	40-65	50-90	110-150	120-180



Сварку проводить постоянным током обратной полярности «+» на электроде.



УПАКОВОЧНЫЕ ДАННЫЕ



Диаметр, мм	Длина, мм	Количество электродов в пачке, шт.	Вес пачки, кг
3,0	350	36-37	1
4,0	350	20-21	1





 АНАЛОГИ



Производитель	Марка электродов
ESAB	OK 61.85
ЛЭЗ	ЛЭЗ ЦЛ-11
Böhler	FOX SAS 2-A
СпецЭлектрод	ОЗЛ-7





ПРОКАЛКА ПЕРЕД СВАРКОЙ



В случае увлажнения прокалка (180-200) °С - 60 мин.





ПОЛОЖЕНИЕ ШВОВ ПРИ СВАРКЕ



          PA               PB                PC                PF                 PE            EN 287
